Кран кульовий фланцевий Ду150/100 сталевий стандартнопрохідний 11с41п BREEZE
- Готово до відправки
- Код: 23
7 800 ₴
- +380 (98) 961-88-49
- +380 (93) 059-73-35
Кран кульовий 11с41п BREEZE™ – фланець/фланець , повний/стандартний прохід, PN16 є однією з найпопулярніших серед широкого вибору кранів, представлених торговою маркою BREEZE. Ця популярність обумовлена значними перевагами, такими як: будівельна довжина клинових засувок (у діаметрах 50, 80, 100х80, 150х100, 200х150 приєднувальні розміри співпадають з розмірами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), можливість ремонту крану, оскільки кран має розбірний корпус. Окрім діаметрів, які дозволяють замінити засувку, у цій лінійці є діаметри, що мають повний прохід та задовільняють усі вимоги газових установ, установ ЖКГ, тепломереж і т.д.

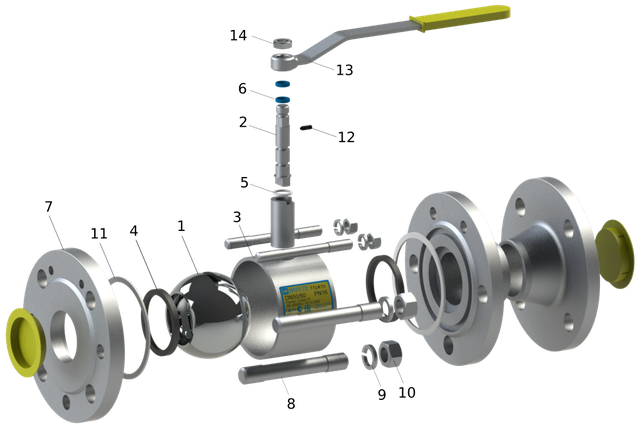

№ | Деталь | Матеріал |
1 | Пробка кулькова | Сталь 12Х17 ГОСТ 5632 |
2 | Шток, бобишка | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Кільце ущільнююче кулі | Фторопласт Ф4К20 ГОС 10007 |
5 | Прокладка штока | Фторопласт Ф4 ГОСТ 10007 |
6 | Ущільнюєче кільце штока | Фторсилоксан |
7 | Фланець | Сталь 3сп ДСТУ 4484 |
8 | Шпилька | Сталь 10 ДСТУ 7809 |
9 | Шайба гроверна | Сталь 65г ГОСТ 14959 |
10 | Гайка | Сталь 10 ДСТУ 7809 |
11 | Ущільнення корпуса | Фторопласт Ф4 ГОСТ 10007 |
12 | Штифт | Сталь 45Х ДСТУ 7806 |
13 | Ручка | Сталь 3 ДСТУ 4747 |
14 | Гайка | ДСТУ ISO 8992 |
Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
11.41.050-001 | 50 | 50 | 16 | 180 | 120 | 239 | 160 | 125 | 18 | 4 | 8.6 |
11.41.065-001 | 65 | 50 | 16 | 190 | 120 | 239 | 180 | 145 | 18 | 4 | 12.3 |
11.41.065-002 | 65 | 65 | 16 | 190 | 126 | 274 | 180 | 145 | 18 | 4 | 12.0 |
11.41.080-001 | 80 | 80 | 16 | 210 | 135 | 274 | 195 | 160 | 18 | 8 | 14.0 |
11.41.100-001 | 100 | 80 | 16 | 230 | 135 | 274 | 215 | 180 | 18 | <td class="ck-table-constructor__cell ck-table-constructor__cell_type_border-right ck-table-constructor__cell_type_colored ck-table-constructor__text" style="vertical-align: top</tr>
Основні | |
---|---|
Виробник | Breeze |
Країна виробник | Україна |
Вага | 37.1 кг |
Клас герметичності | А |
Максимальна робоча температура | 180 град. |
Максимальний робочий тиск | 16 бар |
Матеріал корпусу | Сталь |
Мінімальна робоча температура | -35 град. |
Привід | Ручний |
Робоче середовище | Газ, Неагресивна середа, Нафтопродукти, Вода |
Ручний привід | Ручка важіль |
Спосіб монтажу | Горизонтальний/вертикальний |
Тип затвору | Кульовий |
Тип приєднання | Фланцеве |
Умовний прохід | 150 мм |
Тип проходу | Стандартнопроходной |
Користувальницькі характеристики | |
Діаметр деталі | DN150 |
Категорія запірної арматури | Крани кульові, коркові |
Максимальний тиск | 16 |
Гарантійний термін | 36 |
Модель крана | 11c41п |
- Ціна: 7 800 ₴
